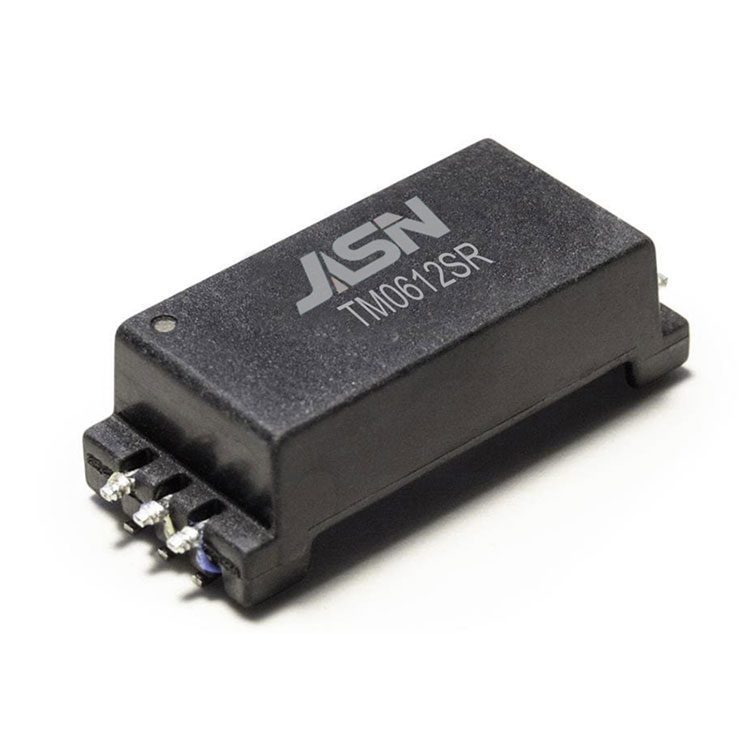

Seinale BMS Transformadorea

OCL:

150uH ~ 450uH. @100KHz/0,1V (-40C eta +125C)

Hi-Pot:

8000VDC 1mA 2seg

Bira-erlazioa:

1:1±2%

Ihesaren induktantzia::

0.5uH Max @100KHz/0.1V

DCR:

0,45 ohm gehienez. @Transformer aldean

0.80ohm Max.@CM txoke aldean

Txertazioaren galera:

-1,2 dB gehienez 4 MHz

Itzulera galera:

-6dB Min @4MHz (Z irteera= 100Ω)

CMRR:

-50dB tipikoa @1-100MHz

Diseinu eraikuntza:

Isolamendu sendotua IEC62477-1,IEC60664- 1.IEC62368-1 arabera;

Laneko tentsioa 1500 VDC arte; Irteera distantzia> 15 mm, Distantzia librea> 14 mm.

Kutsadura-maila Ⅱ, CTI Ⅰ material-taldea; Ⅲ Gaintentsio-kategoria, itsas mailatik 2 km-ra arte.UL zain.
