Nola hobetzen du Eguzki Inbertsore Induktore batek eraginkortasuna, egonkortasuna eta bizi-iraupena PV sistema modernoetan

A solar inbertsore induzitzaileafotovoltaiko (PV) sistema inbertsoreen barruko osagai magnetiko kritikoenetako bat da. Bihurketa eraginkortasunari, distortsio harmonikoari, errendimendu termikoari eta epe luzeko fidagarritasunari eragiten die zuzenean. Energia berriztagarrien aplikazio modernoetan, non eraginkortasun estandarrak gero eta zorrotzagoak diren, induktorearen diseinu egokia hautatzeak sistemaren errendimendu orokorra nabarmen hobetu dezake.

Gida sakon honek eguzki-inbertsoreen induzigailuek nola funtzionatzen duten aztertzen du, zergatik duten garrantzia maiztasun handiko kommutazio-inguruneetan, materialek eta diseinuaren errendimendua nola eragiten duten eta fabrikatzaileek, esaterako.JASNirtenbide magnetiko aurreratuak eskaintzea eguzki-aplikazio zorrotzetarako.

Aurkibidea

• 1. Zer da Eguzki Inbertsore Induktorea?
• 2. Zergatik da ezinbestekoa PV sistema modernoetan?
• 3. Eguzki-inbertsoreetan lan-printzipioa
• 4. Diseinu-parametroak eta zehaztapen teknikoak
• 5. Oinarrizko materialak eta haien eragina eraginkortasunean
• 6. Kudeaketa termikoa eta fidagarritasuna
• 7. Pertsonalizazioa eta aplikazio eszenatokiak
• 8. Nola aukeratu Eguzki Inbertsore Induktore egokia
• 9. Erronka eta irtenbide komunak
• 10. Ohiko galderak

1. Zer da Eguzki Inbertsore Induktorea?

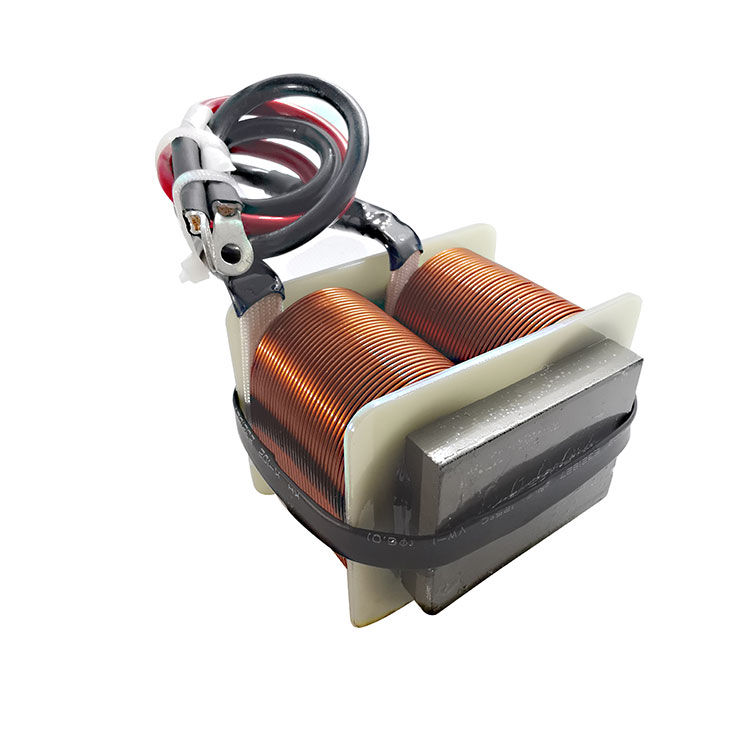

Eguzki-inbertsorearen indukzioa osagai magnetiko pasibo bat da, energia elektrikoa eremu magnetiko batean gordetzeko eta etenketa-eragiketetan modu kontrolatuan askatzeko diseinatua. Sistema fotovoltaikoetako DC-DC boost bihurgailuetan eta DC-AC inbertsore etapetan erabili ohi da.

Termino sinpleetan, induzitzaileak korronte-fluxua leuntzen du, uhina kentzen du eta interferentzia elektromagnetikoak (EMI) murrizten ditu. Hori gabe, eguzki-inbertsoreek irteera ezegonkorra, gehiegizko harmonikoak eta eraginkortasun-galerak izango lituzkete.

• Energia biltegiratzea kommutazio-zikloetan
• Oraingo uhinen murrizketa
• Harmonikoen iragazketa
• Uhin-formaren kalitatea hobetua
• Sistemaren egonkortasuna hobetu

2. Zergatik da ezinbestekoa PV sistema modernoetan?

Eguzki-energia-sistemek eguzki-argiaren baldintza aldagarrietan funtzionatzen dute, hau da, tentsioa eta korrontea etengabe aldatzen dira. Inbertsoreak DC potentzia aldakor hori sareko estandarrekin bateragarria den AC irteera egonkor bihurtu behar du.

Eguzki-inbertsorearen induzitzaileak zeregin erabakigarria betetzen du:

1. DC tentsio baxua handitzea beharrezkoak diren bus mailetara
2. Etengabeko korronte modua (CCM) mantentzea
3. Sareko harmonikoen araudia betetzea
4. Epe luzerako osagaien fidagarritasuna bermatzea

Mundu mailako berriztagarrien adopzioa handitzen den heinean, eraginkortasun handiko osagai magnetikoak ez dira aukerakoak; derrigorrezkoak dira eguzki-inbertsore lehiakorren diseinurako.

3. Eguzki-inbertsoreetan lan-printzipioa

PV inbertsorearen topologia tipiko batean, induzitzaileak maiztasun handiko kommutazio-zirkuituetan funtzionatzen du. Pizteko etengailua pizten denean, energia nukleo magnetikoan gordetzen da. Etengailua itzaltzen denean, gordetako energia kargara transferitzen da.

Energia biltegiratzeko formula:

E = 1/2 × L × I²

Non:

• L = Induktantzia
• I = Korrontea

Biltegiratze eta askapen prozesu zikliko honek tentsioaren erregulazioa eta uhinen kentzea ahalbidetzen du, DC-AC bihurketa eraginkorra izateko oinarrizkoak direnak.

4. Diseinu-parametroak eta zehaztapen teknikoak

5. Oinarrizko materialak eta haien eragina eraginkortasunean

Nukleoaren materialaren hautaketak zuzenean eragiten du eguzki-inbertsorearen induzigailuen errendimenduan.

Ferrita Nukleoa

• Nukleo-galera baxua maiztasun altuan
• Inbertsore trinkoen diseinuetarako aproposa

Hautsezko Burdin Nukleoa

• Saturazio-fluxu-dentsitate handiagoa
• Korronte handiko aplikazioetarako egokia

Nukleo nanokristalinoa

• Nukleo-galera oso baxua
• Iragazkortasun handia
• Egonkortasun termiko bikaina

Fabrikatzaile aurreratuek atsegin duteJASNdiseinu magnetiko optimizatuan zentratu kobrea eta nukleoaren galerak murrizteko, inbertsorearen eraginkortasuna % 98tik haratago hobetuz.

6. Kudeaketa termikoa eta fidagarritasuna

Eguzki-inbertsoreek sarritan kanpoko ingurune gogorretan funtzionatzen dute. Tenperatura altuek isolamenduaren degradazioa azkartzen dute eta bizi-iraupena murrizten dute.

Estrategia termiko eraginkorrak honako hauek dira:

• DCR baxuko harilkadura diseinua
• Tenperatura handiko isolamendu-materialak
• Nukleoaren geometria optimizatua
• Enkapsulazioa hezetasuna babesteko

Diseinu termiko egokiak 10-20 urteko fidagarritasuna bermatzen du, fotovoltaiko moduluen bizi-iraupenarekin bat datorrena.

7. Pertsonalizazioa eta aplikazio eszenatokiak

Eguzki-inbertsorearen induktoreak honako hauetan erabiltzen dira:

• Etxebizitza teilatu inbertsoreak
• Kate-inbertsore komertzialak
• Erabilgarritasun eskalako inbertsore zentralak
• Energia biltegiratzeko sistema hibridoak
• Saretik kanpoko eguzki-sistemak

Pertsonalizazio aukerak honako hauek izan daitezke:

• Induktantzia-balio pertsonalizatuak
• Oinarrizko material bereziak
• Korronte handiko harilkadura-egiturak
• Dimentsio mekaniko trinkoak

8. Nola aukeratu Eguzki Inbertsore Induktore egokia

Urratsez pauso hautatzeko gida:

1. Funtzionamendu-maiztasuna zehaztu
2. Kalkulatu behar den induktantzia
3. Identifikatu korronte eta uhin-tolerantzia maximoa
4. Baldintza termikoak ebaluatzea
5. Egiaztatu saturazio marjina
6. Egiaztatu EMI estandarrak betetzen direla

Soluzio magnetikoen hornitzaile esperientziadunekin lan egiteak diseinuaren integrazio ezin hobea bermatzen du.

9. Erronka eta irtenbide komunak

10. Ohiko galderak

Q1: Zer gertatzen da induktorea saturatu bada?

Saturazioak induktantzia nabarmen jaistea eragiten du, korronte pikorrak, gainberotzea eta inbertsorearen hutsegite potentziala eraginez.

2.G.: Indukzio estandar bat erabil al dezaket eguzki-inbertsoreen aplikazioetarako?

Ez da gomendagarria. Eguzki-inbertsoreen induzigailuek korronte handiko, maiztasun handiko eta ingurune gogorrak kudeatu behar dituzte.

3.G.: Nola eragiten dio induktantzia-balioak uhinari?

Induktantzia handiagoak uhin-korrontea murrizten du, baina tamaina eta kostua handitzen du. Oreka optimoa behar da.

4.G.: Zein da eraginkortasun-eragin tipikoa?

Diseinu magnetiko egokiak inbertsorearen eraginkortasun orokorra % 1-3 hobe dezake, hau da, erabilgarritasun eskalan esanguratsua.

Ondorioa

Eguzki-inbertsorearen induktore bat osagai pasibo bat baino askoz gehiago da, sistema fotovoltaiko modernoetan errendimendua definitzen duen elementua da. Eraginkortasunetik eta uhinen kentzetik fidagarritasun termikotik eta sarearen betetzeraino, bere diseinuak zuzenean eragiten du sistemaren arrakasta.

Esperientziadun fabrikatzaileekin lankidetzan aritzeaJASNdoitasun ingeniaritza, material magnetiko optimizatuak eta zure inbertsorearen eskakizunetara egokitutako soluzio pertsonalizatuak bermatzen ditu.

Hurrengo belaunaldiko eguzki-inbertsoreak diseinatzen ari bazara eta errendimendu handiko osagai magnetikoak behar badituzu,jarri gurekin harremanetangaur zure proiektuaren eskakizunak eztabaidatzeko eta eguzki-inbertsoreen induzigailu aurreratuek zure sistemaren errendimendua nola igo dezaketen ezagutzeko.
